قیمت‌ها به روز و با تایید می‌باشد
| محصول | توضیحات | قیمت | استعلام |
|---|---|---|---|
| زانو بدون درز استاندارد 10 | ضخامت 10% کمتر از رده 40 | 10,800,000 ﷼ | |
| زانو بدون درز استاندارد 3 | ضخامت 10% کمتر از رده 40 | 750,000 ﷼ | |
| زانو بدون درز استاندارد 4 | ضخامت 10% کمتر از رده 40 | 1,210,000 ﷼ | |
| زانو بدون درز استاندارد 5 | ضخامت 10% کمتر از رده 40 | 1,530,000 ﷼ | |
| زانو بدون درز استاندارد 6 | ضخامت 10% کمتر از رده 40 | 2,950,000 ﷼ | |
| زانو بدون درز استاندارد 6 اینچ | ضخامت 10% کمتر از رده 40 | 19,500,000 ﷼ | |
| زانو بدون درز استاندارد 7 | ضخامت 10% کمتر از رده 40 | 4,150,000 ﷼ | |
| زانو بدون درز استاندارد 8 | ضخامت 10% کمتر از رده 40 | 5,800,000 ﷼ | |
| زانو بدون درز استاندارد 8 اینچ | ضخامت 10% کمتر از رده 40 | 37,000,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 10 | رده 40 | 11,700,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 2 | رده 40 | 460,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 2.5 | رده 40 | 590,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 3 | رده 40 | 950,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 5 اینچ | رده 40 | 17,000,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 7 | رده 40 | 5,500,000 ﷼ | |
| زانو بدون درز استاندارد سنگین 8 | رده 40 | 7,500,000 ﷼ |
برای خرید زانویی لوله، تنها انتخاب سایز کافی نیست؛ زاویه، رده، شعاع، نوع اتصال و شرایط کاری باید با خط لوله هماهنگ باشند.
در لوله پرایس می‌توانید قیمت روز زانو لوله فلزی و موجودی گزینه‌های قابل تأمین را بررسی کنید. مشخصات پروژه را ارسال کنید تا پیشنهاد فنی و پیش‌فاکتور دقیق دریافت نمایید. (همین حالا تماس بگیرید)
در لیست قیمت روز انواع زانو لوله فلزی، نرخ هر محصول باید همراه با برند، واحد فروش، تاریخ به‌روزرسانی و وضعیت مالیات بررسی شود. هنگام مقایسه قیمت زانو لوله، فقط کالاهایی را کنار هم بگذارید که کیفیت ساخت یکسانی دارند؛ زیرا قیمت پایین‌تر ممکن است مربوط به محصولی با استاندارد، وزن، اصالت یا محل بارگیری متفاوت باشد.

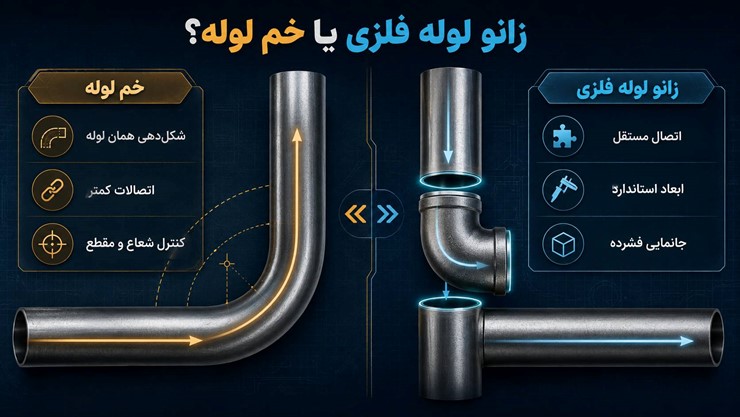

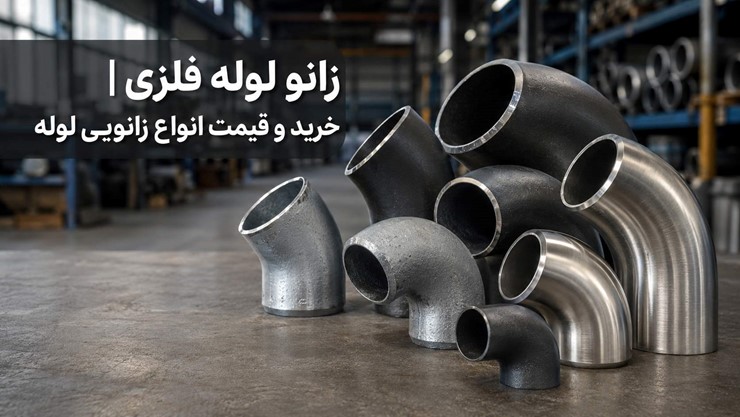

زانو لوله فلزی اتصال مستقلی است که میان دو بخش خط قرار می‌گیرد و جهت جریان را با زاویه و شعاع مشخص تغییر می‌دهد.
در مقابل، خم لوله از شکل‌دهی همان شاخه و بدون افزودن قطعه جداگانه به وجود می‌آید. زانویی برای جانمایی فشرده و ابعاد استاندارد مناسب است؛ اما خم می‌تواند تعداد اتصالات را کاهش دهد.
در خم‌کاری باید نازک شدن جداره، بیضی شدن مقطع و حداقل شعاع مجاز کنترل شود.
انواع زانویی لوله فلزی براساس هندسه، ساخت و اتصال دسته‌بندی می‌شوند؛ هر عنوان ویژگی متفاوتی را نشان می‌دهد و نباید این گروه‌ها را یکسان دانست.
مدل‌های ۴۵ و ۹۰ درجه رایج‌اند و نوع ۱۸۰ درجه مسیر را برمی‌گرداند. زانویی LR با شعاع مرکزی D ۱٫۵ تغییر جهت ملایم‌تری ایجاد می‌کند؛ نوع SR با شعاع D ۱ فضای کمتری می‌گیرد. زانویی کاهنده نیز هم‌زمان جهت و قطر خط را تغییر می‌دهد.
از نظر ساخت، زانویی‌ها در دو نوع درزدار و بدون درز یا مانیسمان عرضه می‌شوند. اتصال آن‌ها می‌تواند لب به لب، ساکت‌ولد، رزوه‌ای یا فلنجی باشد. کربن استیل، استنلس استیل، چدن و فولاد گالوانیزه نیز متریال‌های رایج‌اند.
انتخاب نهایی باید از روی نقشه و کلاس پایپینگ انجام شود، نه صرفا نام تجاری محصول.
در مشخصات فنی زانو لوله، NPS اندازه اسمی مسیر بوده و الزاما قطر واقعی را نشان نمی‌دهد. Schedule مانند SCH 40 ضخامت نامی جداره را مشخص می‌کند، نه فشار مجاز نهایی.
ظرفیت کاری از ترکیب متریال، ضخامت، دما و ضریب طراحی تعیین می‌شود. در زانویی‌های فورج نیز Class 3000، 6000 یا 9000 مبنای شناسایی است؛ بنابراین کلاس را جایگزین محاسبه فشار نکنید. پیش از سفارش، موارد زیر را با دیتاشیت خط تطبیق دهید.
| مشخصه | مفهوم فنی | کنترل ضروری |
| سایز NPS | اندازه نامی اتصال | تطبیق قطر خارجی با لوله |
| رده SCH | ضخامت نامی جداره | هماهنگی ضخامت انتهایی و پخ |
| کلاس | رده اتصالات فورج | بررسی متریال، اتصال و دما |
| ابعاد مرکز تا انتها | فضای اشغال شده زانویی | تطبیق با نقشه پایپینگ |
| گرید متریال | خواص مکانیکی و شیمیایی | کنترل حک محصول و گواهی متریال |
استاندارد زانویی لوله فلزی فقط ابعاد را تعیین نمی‌کند. ASME B16.9 الزامات ابعادی، تلرانس، آزمون و نشانه‌گذاری اتصالات لب به لب را پوشش می‌دهد؛ ASME B16.11 مرجع زانویی‌های فورج ساکتی و رزوه‌ای است.
برای متریال فولاد کربنی نیز ASTM A234 WPB رایج است. هنگام سفارش، ویرایش استاندارد، گرید، روش ساخت و مدارک بازرسی را صریحا در پیش‌فاکتور ثبت کنید.

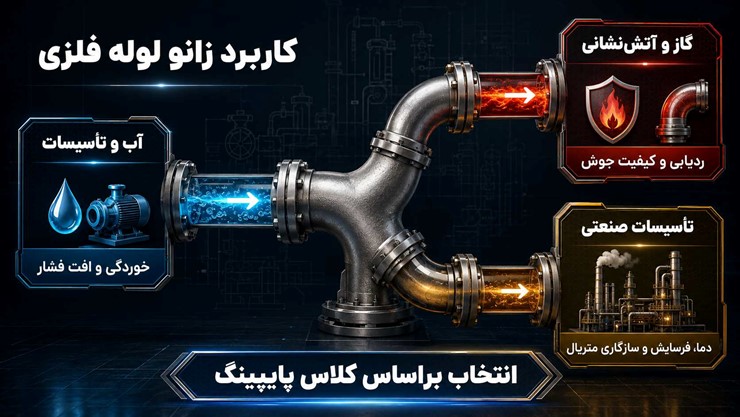

کاربرد زانو لوله فلزی فقط تغییر مسیر نیست؛ نوع سرویس مشخص می‌کند کدام محصول خطر خوردگی، نشتی یا گرفتگی را کاهش می‌دهد:
در خطوط حساس، انتخاب زانویی لوله باید براساس کلاس پایپینگ و الزامات بهره‌برداری تأیید شود.
در بازار ایران، نام‌های زیر در استعلام و خرید لوله زانویی بیشتر دیده می‌شوند:
موجودی و اصالت هر برند را با مارکینگ، گواهی متریال و مشخصات پیش‌فاکتور کنترل کنید؛ زیرا نام تجاری به‌تنهایی کیفیت زانو لوله فلزی را اثبات نمی‌کند.

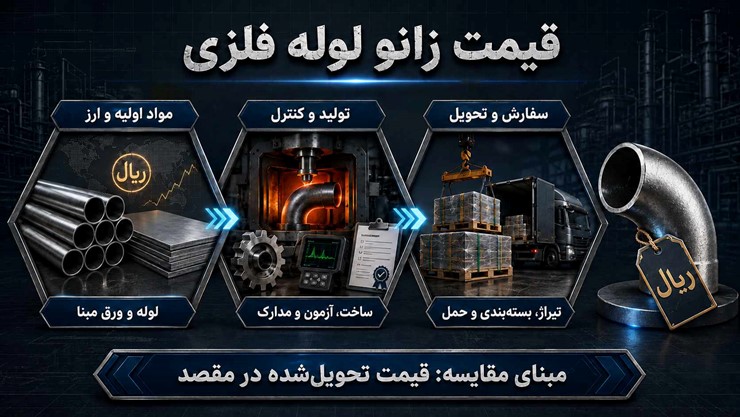

قیمت زانو لوله فلزی حاصل هزینه تأمین، فرایند ساخت و نحوه تحویل است:
برای مقایسه قیمت لوله زانویی، مبلغ تحویل شده در مقصد و مدارک همراه کالا را مبنا قرار دهید.
هدف از راهنمای خرید زانو لوله، تبدیل درخواست اولیه به سفارشی بدون ابهام است. پیش از پرداخت:
برای خرید لوله زانو به تأیید تلفنی اکتفا نکنید؛ شرح نهایی فاکتور باید دقیقا با درخواست مصوب یکسان باشد.
برای نهایی‌کردن خرید زانو لوله فلزی، با واحد فروش لوله پرایس تماس بگیرید و اعتبار نرخ، تعداد آماده بارگیری و تاریخ تحویل را قطعی کنید.
در سفارش‌های چندردیفی، رزرو هم‌زمان اقلام و ارسال یکپارچه را درخواست دهید تا کسری اتصالات، تفکیک بار یا توقف عملیات نصب به حداقل برسد.
بله؛ اما نقشه ساخت، تلرانس، آزمون و تأیید مهندس پروژه لازم است و زمان تحویل و قیمت زانو لوله افزایش می‌یابد.
درصد ثابتی وجود ندارد؛ تعداد Spare براساس تغییرات میدانی، خسارت نصب، حساسیت توقف و امکان تأمین مجدد در MTO تعیین می‌شود.
فقط با بررسی خوردگی گالوانیکی، WPS تأیید شده و فلز پرکننده مناسب؛ تصمیم نهایی باید به تأیید مهندس متریال برسد.
